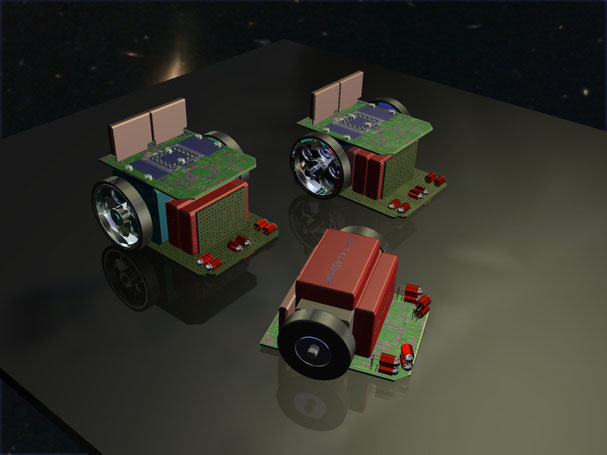

弊社マイクロマウスマザーボードSPM28SQによるマイクロマウスの製作例を紹介します。

マイクロマウス設計例1(Autodesk AutoCAD)

■マイクロマウス設計例1(Autodesk AutoCAD)

以下の組み合わせによるマイクロマウスです。設計のご参考として下さい。

■マザーボード(RME SPM28SQ)

■□28ユニポーラステップモータ(オリエンタルモータ PK223)x2

■電池(Li-Po7.4V450mAh)x2

ダウンロード
□28モータ+Li-Po組付例-01.pdf
PDFファイル 55.3 KB
ダウンロード

マイクロマウス設計例2(Autodesk Inventor)

■マイクロマウス設計例2(Autodesk Inventor)

以下の組み合わせによるマイクロマウスです。設計のご参考として下さい。

■マザーボード(RME SPM28SQ)

■□28ユニポーラステップモータ(オリエンタルモータ PK223)x2

■電池(Li-Po7.4V450mAh)x2

ダウンロード
□28モータ+Li-Po組付例-02.pdf
PDFファイル 1.8 MB
ダウンロード

マイクロマウス設計例3(Autodesk AutoCAD)

以下の組み合わせによるマイクロマウスです。設計のご参考として下さい。

AutoCADにより設計しました。

■マザーボード(RME SPM28SQ)

■□35ユニポーラステップモータ(オリエンタルモータ PK233またはPKP233U12A-L)x2

■電池(Li-Po7.4V450mAh)x2

ダウンロード
□35モータ+Li-Po組付例-01.pdf
PDFファイル 61.5 KB
ダウンロード

マイクロマウス設計例4(Autodesk AutoCAD)
